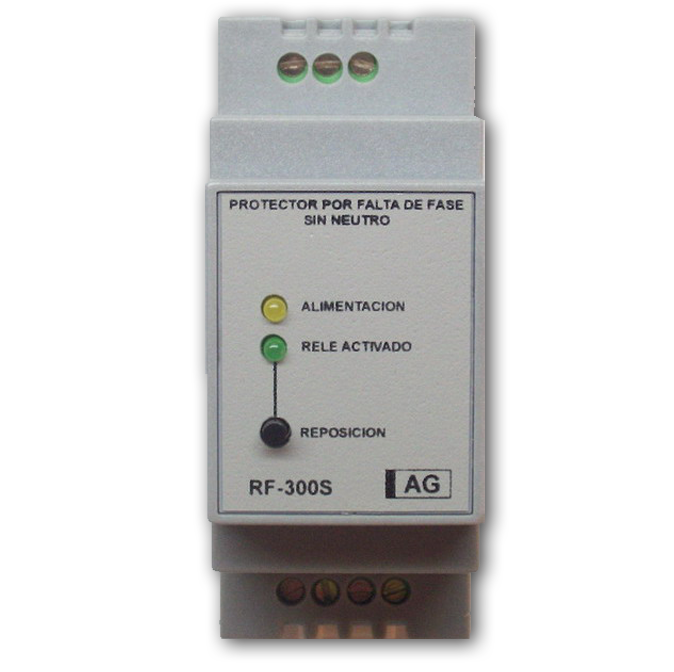

El protector RF-300S está diseñado para la protección de motores eléctricos trifásicos, mediante la apertura de un contacto interno ante la falta súbita de una o más fases del sistema de alimentación. Está preparado especialmente para aquellas aplicaciones donde no está presente el conductor de NEUTRO, es decir sistemas de tres hilos como por ejemplo bombas de profundidad, etc.
El dispositivo interrumpe el circuito de mando del contactor asociado, abriendo el contacto interno (bornes 3 – 4) en un tiempo de menos de 1 segundo, después de haber detectado la falta de fase. Si la reposición está programada en AUTOMATICO, después de 30 segundos el contacto se reconectará. Si se fijó como MANUAL, solo se repondrá la energía al motor presionando el pulsador frontal “REPOSICION” o un contacto externo NA conectado a los bornes 1 – 2.

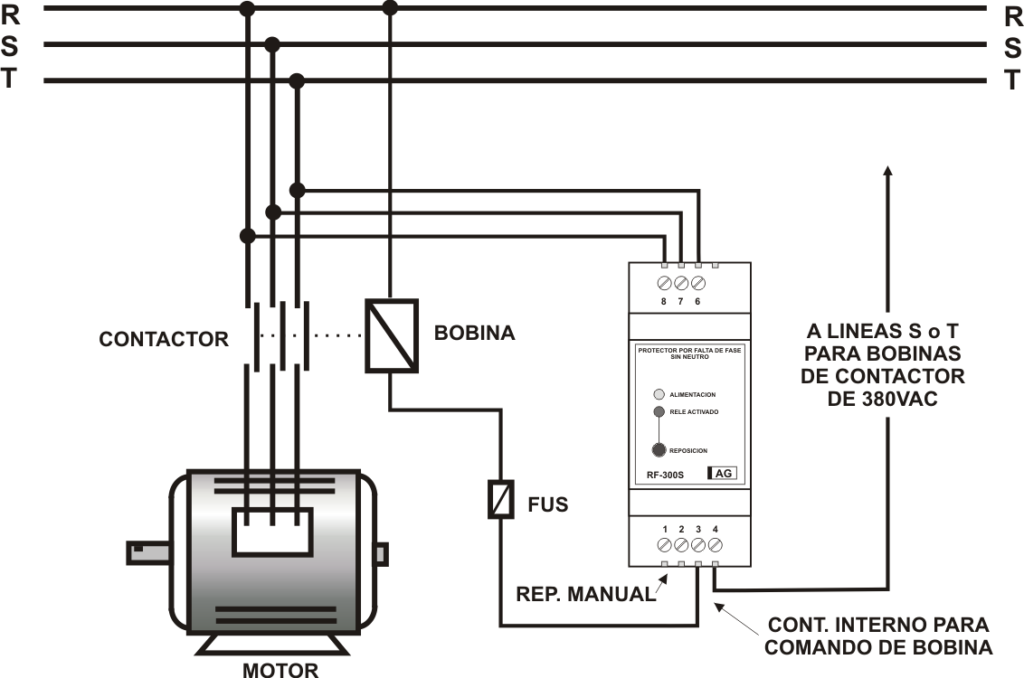

CONEXION TIPICA
