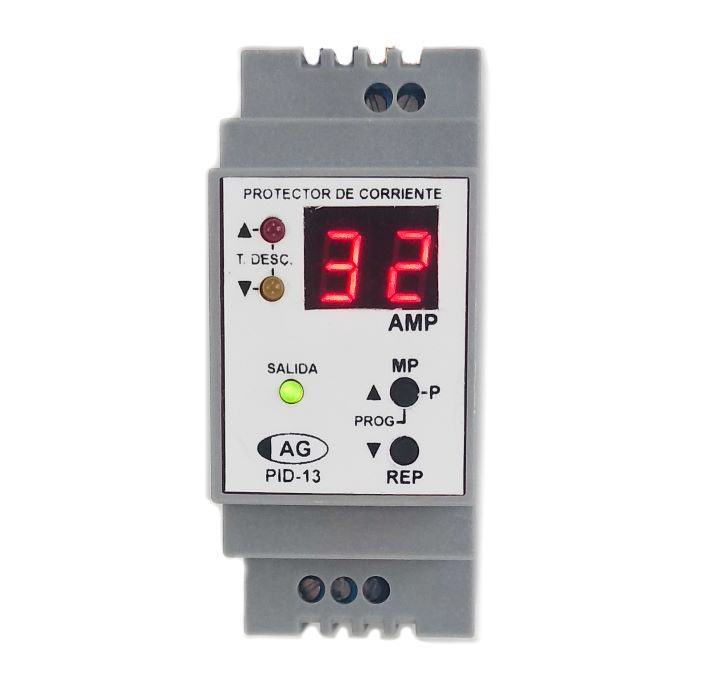

El Protector por sobreintensidad modelo PID-13H tiene la propiedad de ser autónomo. Su funcionamiento se basa en la medición de Corriente Alterna medida a través de un T.I. específico incluido (en sus dos versiones de 30A o 100A), y la comparación de este valor con dos niveles predeterminados de corriente denominados MAX para el caso de sobrecorriente de corte y MIN para el nivel de corriente de reconexión (Siempre AUTOMÁTICA).
Si la corriente de carga toma un valor mayor a MAX, el equipo actuará desconectando el relé interno luego de un tiempo determinado en la programación por RDE. Esta desconexión actuará realizando lo que el usuario haya previsto en la instalación. Si el equipo actúa desconectando carga eléctrica, el amperaje medido seguramente baja a valores normales, por lo que el módulo se reconectará solo cuando alcance el valor de subcorriente MIN.
Los Parámetro internos del módulo PID-13H para el control de cargas son tres. Estos pueden programarse a voluntad, dentro de los valores permitidos, y son:

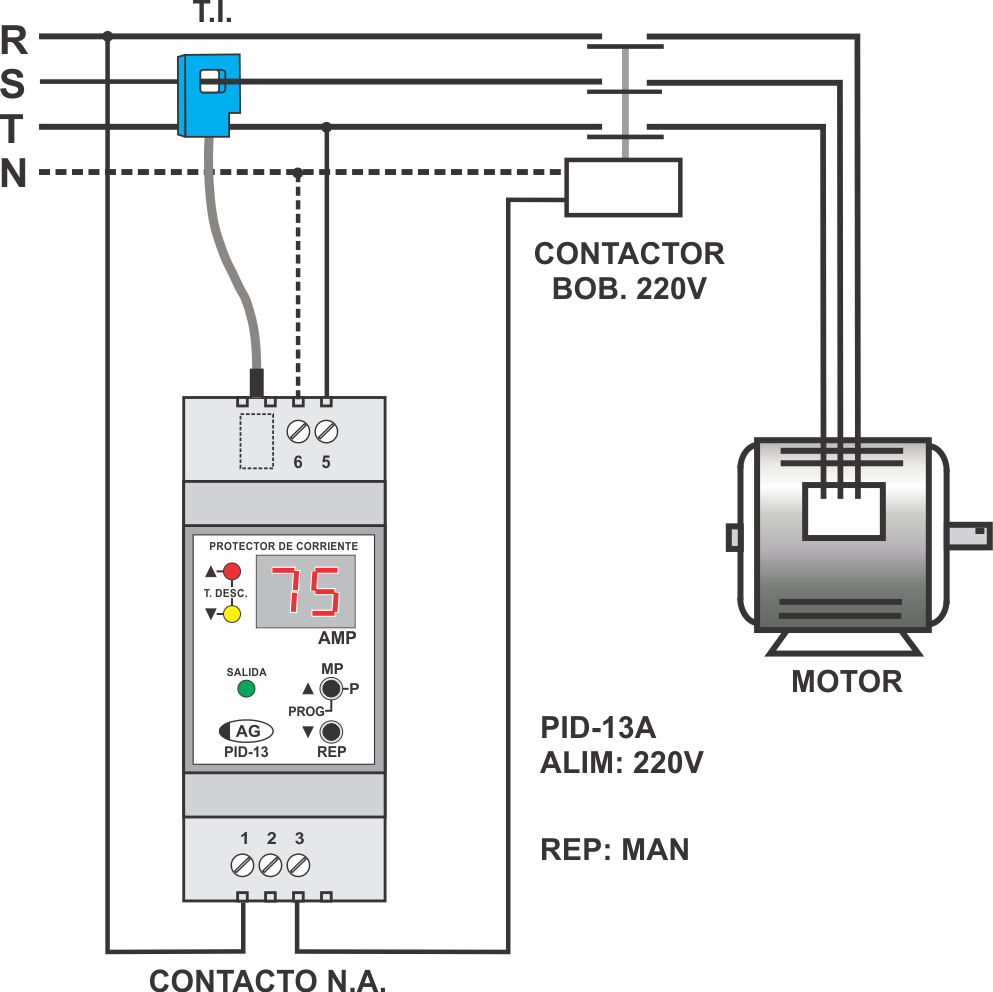

En el ejemplo se muestra la conexión para el control de sobrecarga de un motor trifásico por corte de la tensión de alimentación.
