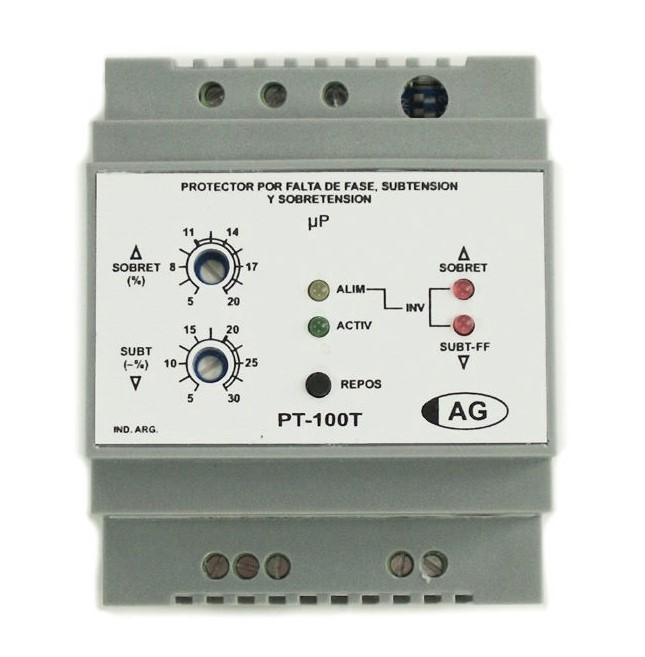

El protector PT-100T es un módulo controlado por microprocesador que está diseñado para la protección integral de motores eléctricos trifásicos e instalaciones en general, mediante la apertura de un contacto interno, ante cualquiera de las siguientes situaciones:
El equipo permite prefijar mediante controles analógicos frontales el porcentaje de subtensión permitida entre el -5% y el -30% de la tensión nominal de fase y el porcentaje de sobretensión permitida entre +5% y +20% de la tensión nominal de fase (ver tabla 1 de Ficha Técnica). El tiempo de protección (apertura del relé interno) desde el momento en que aparece una subtensión o sobretensión por fuera de la “ventana” de porcentajes especificado está preestablecido en 2 segundos para ambas situaciones mientras que el tiempo de apertura del relé interno para una falta total de fase es siempre < 1 segundo.
CONEXION TIPICA CON CONTACTOR
CONEXION TIPICA CON DISYUNTOR
