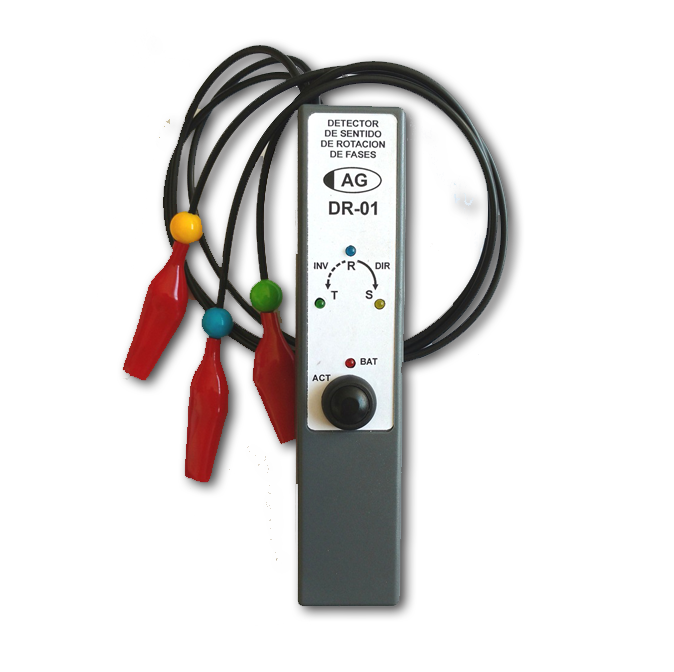

El equipo portátil DR-01 tiene como finalidad detectar eventuales cambios en el sentido de rotación de las fases en un sistema trifásico clásico. La denominación de R, S y T de las fases en una instalación es arbitraria pero puede establecerse como “rotación directa” aquella cuyas letras coinciden con las letras R, S y T del módulo DR-01, mientras éste indica ROTACION DIRECTA. Los cocodrilos, o perlas de color en estos, con indicador azul, amarillo y verde están asociados a los LED´s azul, amarillo y verde, respectivamente.
De esta manera puede detectarse un sentido de giro inverso si al hacer coincidir ambos conjuntos de letras el giro se indica como “INV” en el probador.

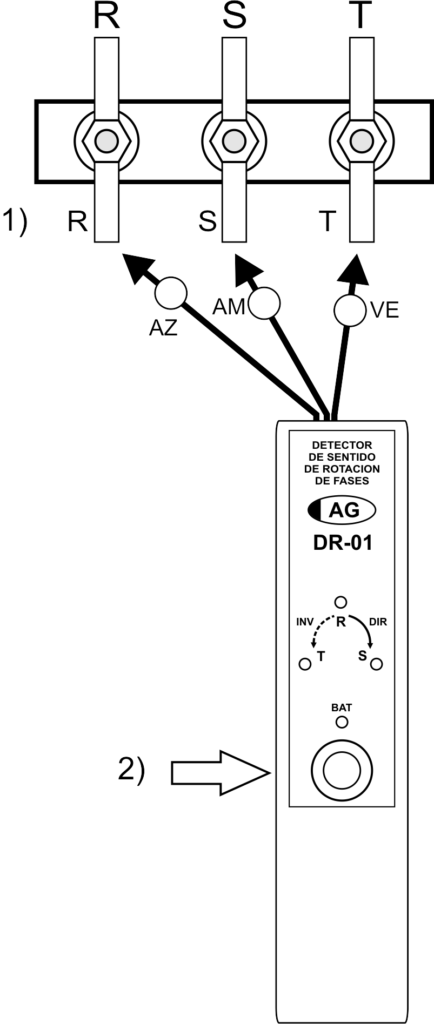

CONEXION A RED TRIFASICA
